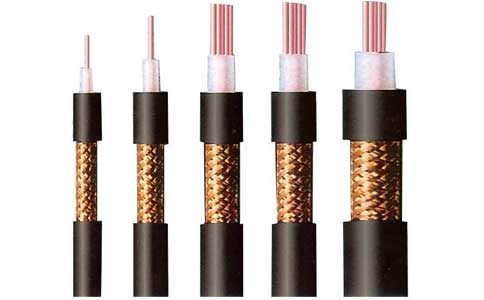

同軸電纜(Coaxial Cable)是指有兩個同心導體，而導體和屏蔽層又共用同一軸心的電纜。

最常見的同軸電纜由絕緣材料隔離的銅線導體組成，在里層絕緣材料的外部是另一層環形導體及其絕緣體，然后整個電纜由聚氯乙烯或特氟綸材料的護套包住。

同軸電纜型號和名稱

SYWV-75-5-I 有線電視系統物理發泡聚乙烯絕緣、聚氯乙烯護套同軸電纜

SYWY-75-5-I 有線電視系統物理發泡聚乙烯絕緣、聚乙烯護套同軸電纜

同軸電纜的相關特性

1、同軸電纜的特性阻抗

同軸電纜是由兩個不相同的、彼此之間用絕緣材料隔開的同芯導體組成。內導體是銅包鋁或者銅芯線，外導體是鋁管或金屬編織網護套，若外導體接地，將充當中心導體的屏蔽層，具有抗外來干擾作用。在同軸電纜傳輸理論中，它能保證射頻在電纜內部進行傳輸。因為內外導體之間相隔間隔近，相互之間會有一定電纜，實際上電感和電容是沿著傳輸線均勻散布。所以傳輸線的特性阻抗取決于線路的電感和電容，而他們又取決于線的尺寸。

2、同軸電纜的衰減特性

同軸電纜的衰減常數反映了電磁能量沿電纜傳輸時損耗的大小，是同軸電纜首要傳輸特性之一。傳輸線中信號的衰減是由傳輸線中的散布電容和散布電感引起的。同軸電纜中的衰減與頻率有關，隨頻率的添加、串聯電感的感抗要添加，并且并聯電容的容抗要減少。信號在電纜中傳輸時，通過一段間隔后，信號將變得越來越弱，信號的減弱成為衰減，頻率越高，損耗越大。

3、同軸電纜的溫度特性

環境溫度變化是有線電視系統中信號電平波動的首要原因，因為同軸電纜特性與環境溫度的變化有著緊密的關系，特別是大系統的長干線更為突出，所以系統傳輸性能好壞將隨溫度的變化而變化。當周圍環境溫度升高時，相應的電纜損耗也添加較多。環境溫度變化是使電纜電視系統中信號電平變化的最首要因素之一。溫度首要對同軸電纜的直流電阻以及介質損耗產生影響。環境溫度升高時，如同頻率添加相同，會使電纜中的導體和介質的損耗添加;反之溫度減小時，電纜中的導體和介質的損耗也隨之減小。由于溫度對電纜損耗的影響較大，應引起維護工作人員的特別注意。
